Heim - Produkte- CNC VDI -Werkzeughalter -Serie -C1 -Werkzeughalter

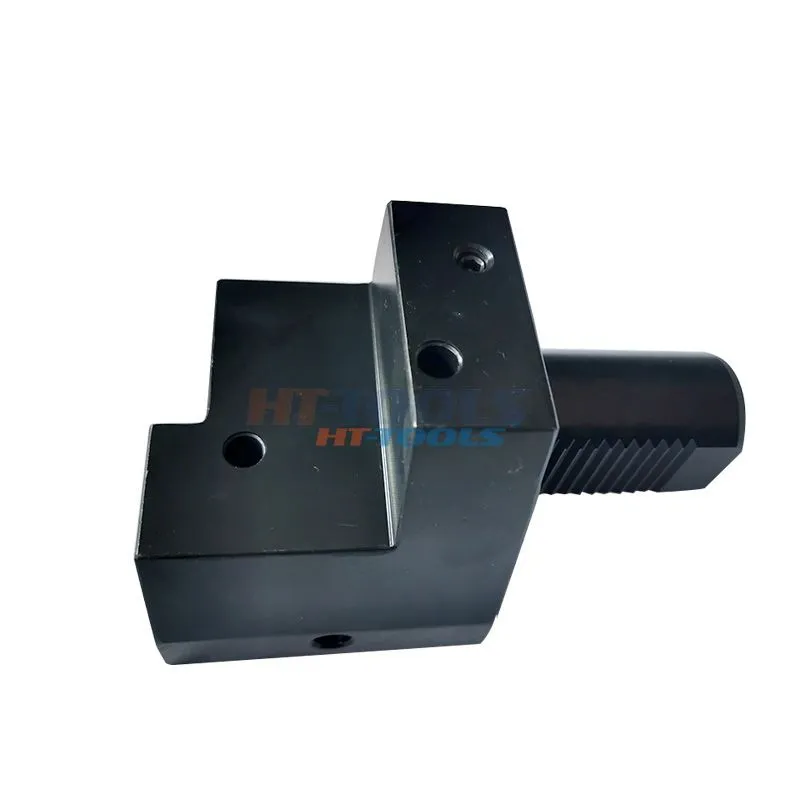

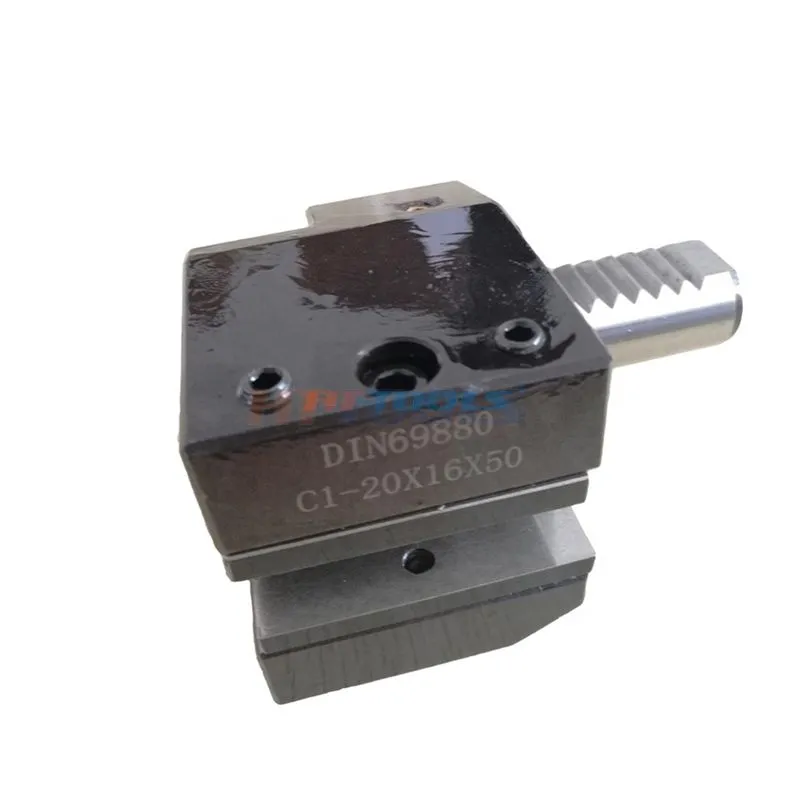

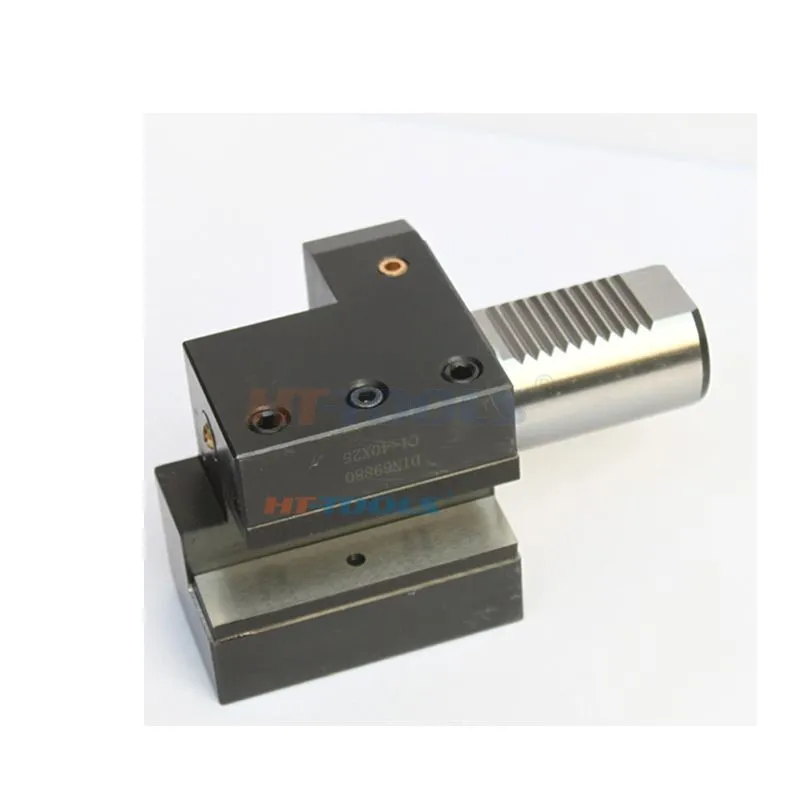

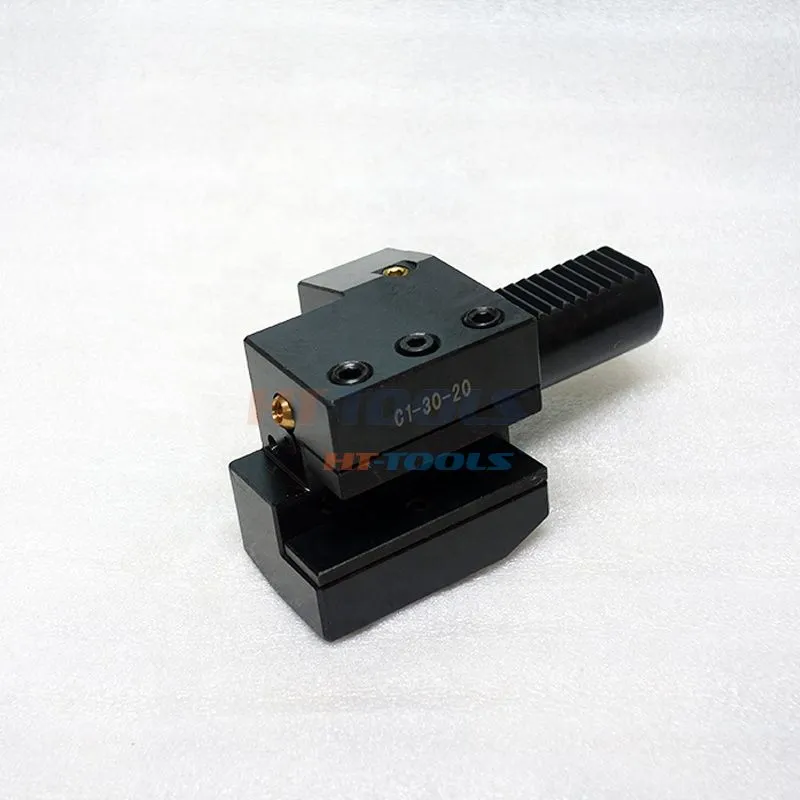

C1 -Werkzeughalter

Inhaber von C1 -Typ -Werkzeugen sind ein wesentliches Werkzeugmaschinenzubehör für das Arbeitszentrum der CNC -Maschine. Wir produzieren gemäß dem deutschen DIN69880 -Standard. Es verfügt über eine entwickelte Struktur 、 bequem und alternativ usw. Es kann die Bedürfnisse des Drehens des Bohrs 、 Bohrung und Mahlen usw. erfüllen und verschiedene Werkzeuge und Zubehör zuordnen.

Nächstes Produkt Fragen Sie sich jetzt an

Produktdetails

Typ C1 mit Längsschnittquadrat -Haltevorrichtung, rechts

Bestellnr	D1	B1	B2	B3	H1	H2	H3	H4	H5	H6	H7	11	12	13
C1-20x16	20	65	40	26	16	22	19	19	25	30	23	50		30
C1-30x20	30	70	35	17	20	29	26	22	28	38	30	70	10	30
C1-40x25	40	85	42,5	21	25	34	35	30	32.5	48	一	85	12.5	30
C1-50x32	50	100	50	26	32	41	42	35	35	60	一	100	16	40
C1-60x32	60	125	62,5	33	32	41	46	42,5	42,5	62,5	-	125	16	40

Typ -C2

Bestellnr	D1	B1	B2	B3	H1	H2	H3	H4	H5	H6	H7	L1	L2	L3
C2-20x16	20	65	40	26	16	22	19	19	25	30	23	50	一	30
C2-30x20	30	76	41	23	20	29	26	22	28	38	30	70	10	30
C2-40x25	40	90	47,5	25,5	25	34	35	30	32.5	48	一	85	12.5	30
C2-50x32	50	105	55	30,5	32	41	42	35	35	60		100	16	40
C2-60x32	60	125	62,5	33	32	41	46	42,5	42,5	62,5	一	125	16	40

NC -Werkzeughalter -Serie Typ C3 -Symbolleholder mit Längsschnittquadrat -Holding -Geräte -Überkopf rechts

Bestellnr	D1	B1	B2	B3	H1	H2	H3	H4	H5	H6	H7	I1	I2	13
C3-20x16	20	65	40	26	16	22	19	19	30	25	23	50		30
C3-30x20	30	70	35	17	20	29	26	22	38	35	28	70	10	30
C3-40x25	40	85	42,5	21	25	34	35	30	48	42,5	一	85	12.5	30
C3-50x32	50	100	50	26	32	41	42	35	60	50	一	100	16	40
C3-60x32	60	125	62,5	33	32	41	46	42,5	62,5	62,5	一	125	16	40

Typ C4 -Werkzeughalter mit longitudinalem Quadrat -Holding -Gerät links links

Bestellnr	D1	B1	B2	B3	H1	H2	H3	H4	H5	H6	H7	L1	I2	L3
C4-20x16	20	65	40	26	16	22	19	19	25	30	23	50		30
C4-30x20	30	76	41	23	20	29	26	22	28	38	28	70	10	30
C4-40x25	40	90	47,5	25,5	25	34	35	30	32.5	48		85	12.5	30
C4-50x32	50	105	55	30,5	32	41	42	35	35	60	一	100	16	40
C4-60x32	60	125	62,5	33	32	41	46	42,5	42,5	62,5	一	125	16	40
