E -Werkzeughalter

Nächstes Produkt Fragen Sie sich jetzt an

Produktdetails

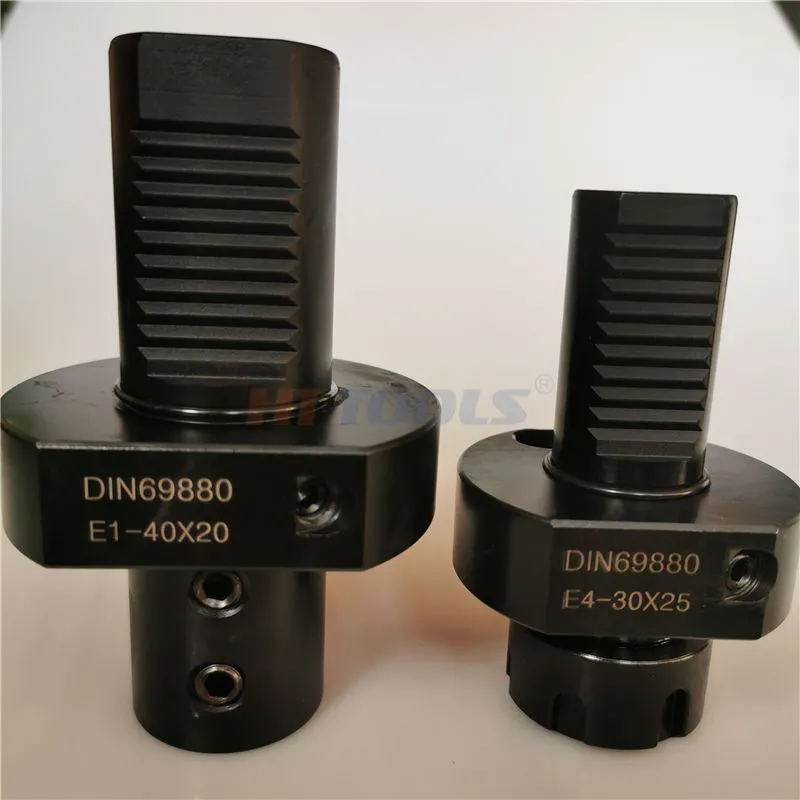

E1 -Werkzeughalter

Für langweilige Stangen mit zylindrischem Schaft

Bestellnr	D1	D2	D3	D4	D5	H1	H2	L1	L2	L3	L4	L5
E1-20X16	20	16	36	M10x1	50	- -	23	67	54	18	15	35
E1-20x20	20	20	40	M10x1	50	- -	23	67	54	18	15	35
E1-20x25	20	25	45	M12X1	50	- -	23	71	59	18	17	40
E1-30x10	30	10	30	M6	68	28	30	60	48	22	12	28
E1-30x12	30	12	32	M8x1	68	28	30	60	48	22	12	28
E1-30x16	30	16	36	M10x1	68	28	30	67	54	22	15	35
E1-30x20	30	20	40	M10x1	68	28	30	67	54	22	15	35
E1-30x25	30	25	45	M12X1	68	28	30	71	59	22	17	40
E1-30x32	30	32	52	M12X1	68	28	30	75	63	22	20	44
E1-40x12	40	12	32	M8x1	83	32.5	- -	60	48	22	12	28
E1-40x14	40	14	34	M10x1	83	32.5	- -	67	54	22	15	30
E1-40x16	40	16	36	M1OX1	83	32.5	- -	67	54	22	15	35
E1-40x20	40	20	40	M10x1	83	32.5	- -	67	54	22	15	35
E1-40x25	40	25	45	M12X1	83	32.5	- -	75	59	22	17	40
E1-40x32	40	32	52	M12X1	83	32.5	- -	75	63	22	20	44
E1-40x40	40	40	65	M16X1	98	32.5	- -	90	73	22	22	50
E1-50x20	50	20	40	M10x1	98	35	- -	67	54	30	15	35
E1-50x25	50	25	45	M12X1	98	35	- -	80	59	30	17	40
E1-50x32	50	32	52	M12X1	98	35	- -	80	63	30	20	44
E1-50x40	50	40	65	M16X1	98	35	- -	90	73	30	22	50
E1-50x50	50	50	75	M16X1	98	35	- -	100	83	30	24	60
E1-60x20	60	20	40	M10x1	123	42,5	- -	80	54	30	15	35
E1-60x25	60	25	45	M12X1	123	42.5	- -	80	59	30	17	40
E1-60x32	60	32	52	M12X1	123	42.5	- -	80	63	30	20	44
E1-60x40	60	40	65	M16X1	123	42.5	- -	90	73	30	22	50
E1-60x50	60	50	75	M16X1	123	42.5	- -	100	83	30	24	60

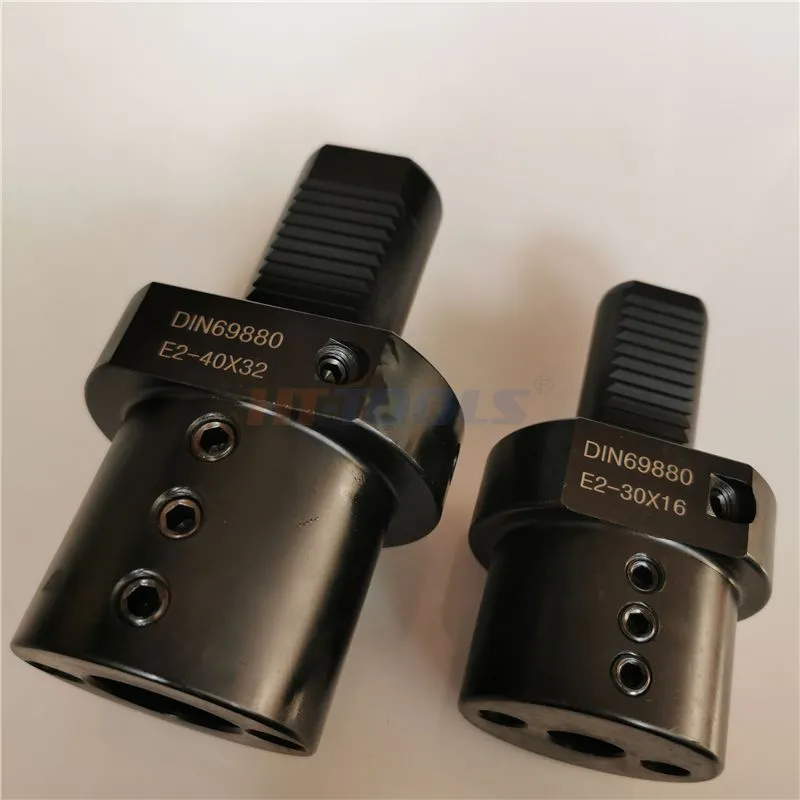

E2 -Werkzeughalter

Für langweilige Stangen mit zylindrischem Schaft

Bestellnr	D1	D2	D3	D4	D5	H1	H2	L1	L2	L3
E2-16x6	16	6	40	32	M6	18	18	13	44	34
E2-16X8	16	8	40	32	M6	18	18	13	44	34
E2-16x10	16	10	40	32	M6	18	18	13	44	34
E2-16x12	16	12	40	40	M8	18	18	13	44	34
E2-16x16	16	16	40	40	M8	18	18	13	44	34
E2-20X8	20	8	50	40	M6	- -	23	18	50	41
E2-20X10	20	10	50	40	M6	- -	23	18	50	41
E2-20X12	20	12	50	40	M8	- -	23	18	50	41
E2-20X16	20	16	50	40	M8	- -	23	18	50	41
E2-20X20	20	20	50	50	M8	- -	23	18	50	51
E2-20x25	20	25	50	50	M8	- -	23	18	60	41
E2-30X6	30	6	68	55	M6	28	30	22	60	51
E2-30X8	30	8	68	55	M6	28	30	22	60	51
E2-30x10	30	10	68	55	M6	28	30	22	60	51
E2-30x12	30	12	68	55	M8	28	30	22	60	51
E2-30x16	30	16	68	55	M8	28	30	22	60	51
E2-30x20	30	20	68	55	M8	28	30	22	60	51
E2-30x25	30	25	68	55	M8	28	30	22	60	51
E2-30x32	30	32	68	68	M8	28	30	22	75	61
E2-40x6	40	6	83	55	M6	32.5	- -	22	75	41
E2-40x8	40	8	83	55	M6	32.5	- -	22	75	51
E2-40x8	40	8	83	55	M6	32.5	- -	22	75	13
E2-40x10	40	10	83	55	M6	32.5	- -	22	75	51
E2-40x12	40	12	83	55	M8	32.5	- -	22	75	51
E2-40x16	40	16	83	55	M10	32.5	- -	22	75	61
E2-40x20	40	20	83	55	M10	32.5	- -	22	75	61
E2-40x25	40	25	83	55	M10	32.5	- -	22	75	61
E2-40x32	40	32	83	83	M10	32.5	- -	22	75	61
E2-40x40	40	40	98	83	M1o	32.5	- -	22	90	61
E2-50x10	50	10	98	68	M6	35	- -	30	90	76
E2-50x12	50	12	98	68	M8	35	- -	30	90	51
E2-50x16	50	16	98	68	M10	35	- -	30	90	61
E2-50x20	50	20	98	68	M12	35	- -	30	90	76
E2-50x25	50	25	98	68	M12	35	- -	30	90	76
E2-50x32	50	32	98	68	M12	35	- -	30	90	76
E2-50x40	50	40	98	98	M12	35	- -	30	90	76
E2-50x50	50	50	98	98	M12	35	- -	30	100	76
E2-60x16	60	16	123	68	M10	42.5	- -	30	90	86
E2-60x20	60	20	123	68	M12	42.5	- -	30	90	76
E2-60x25	60	25	123	68	M12	42.5	- -	30	90	76
E2-60x32	60	32	123	68	M12	42.5	- -	30	90	76
E2-60x40	60	40	123	98	M12	42.5	- -	30	90	76
E2-60x50	60	50	123	98	M12	42.5	- -	30	100	76

E3 -Kollethalter vom Typ E3

Bestellnr	D1	D2		D3	D4	D5	L1	L2	L3	H1	H2
Bestellnr	D1	Eoca	Eocb	D3	D4	D5	L1	L2	L3	H1	H2
E3-16x12	16	1-12	- -	40	6.7	35	13	36	45.5	18	18
E3-20X16	20	2-16	5-16	50	9	43	18	42	57	- -	23
E3-20X20	20	2-20	6-20	50	9	50	18	46	62	- -	23
E3-30x16	30	2-16	5-16	68	16.5	43	22	42	57	28	30
E3-30x25	30	2-25	6-25	68	16.5	60	22	59	75	28	30
E3-40x25	40	2-25	6-25	83	20.5	60	22	59	75	32.5	- -
E3-40x32	40	4-32	10-32	83	20.5	72	22	73	90	32.5	- -
E3-50x25	50	2-25	6-25	98	25,5	60	30	59	75	35	- -
E3-50x32	50	4-32	10-32	98	25.5	72	30	73	90	35	- -
E3-60x25	60	2-25	6-25	123	40.5	60	30	59	75	42.5	- -
E3-60x32	60	10-32	10-32	123	40.5	72	30	73	90	42.5	- -
E3-60x40	60	6-29.5	30-40	123	40.5	85	30	82	100	42.5	- -

E4 -Kollethalter vom Typ E4

Bestellnr	D1	Er Collet	D2	D3	D4	D5	H1	H2	L1	L2	L3
E4-16x16	16	ER16	1-10	40	6.7	28	18	18	13	39,8	50
E4-16x20	16	ER20	1-13	40	6.7	35	18	18	13	32	44
E4-20x25	20	ER25	2-16	50	9	42	- -	23	18	38	50
E4-20X32	20	ER32	3-20	50	9	50	- -	23	18	49,5	62
E4-30x25	30	ER25	2-16	68	16.5	42	28	30	22	45	57
E4-30x40	30	ER40	3-26	68	16.5	63	28	30	22	56	70
E4-40x32	40	ER32	3-20	83	20.5	50	32.5	- -	22	49,5	62
E4-40x40	40	ER40	3-26	83	20.5	63	32.5	- -	22	61	75
E4-50x40	50	ER40	3-26	98	25.5	63	35	- -	30	61	75
E4-60x40	60	ER40	3-26	28.5	28.5	63	42.5	- -	30	61	75
