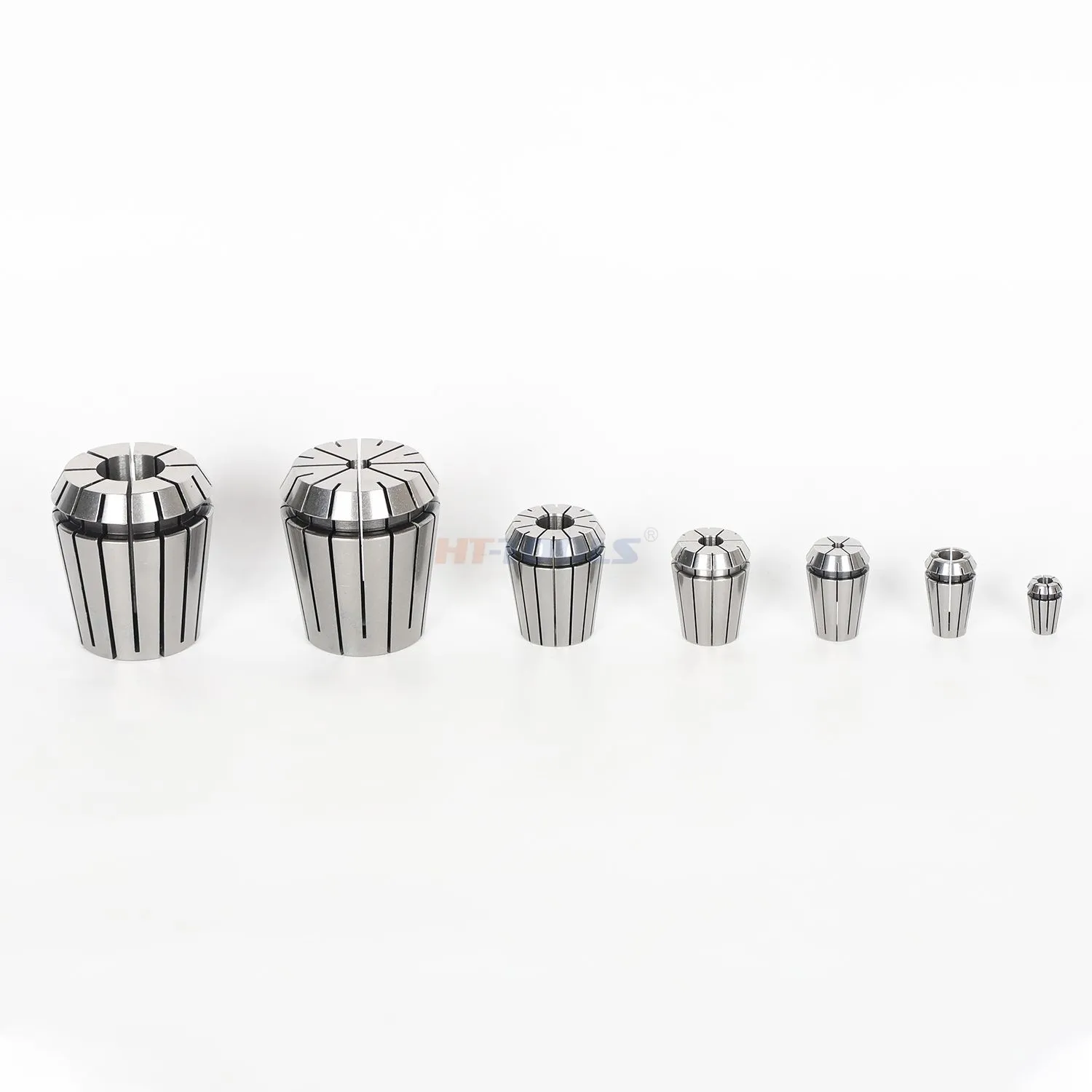

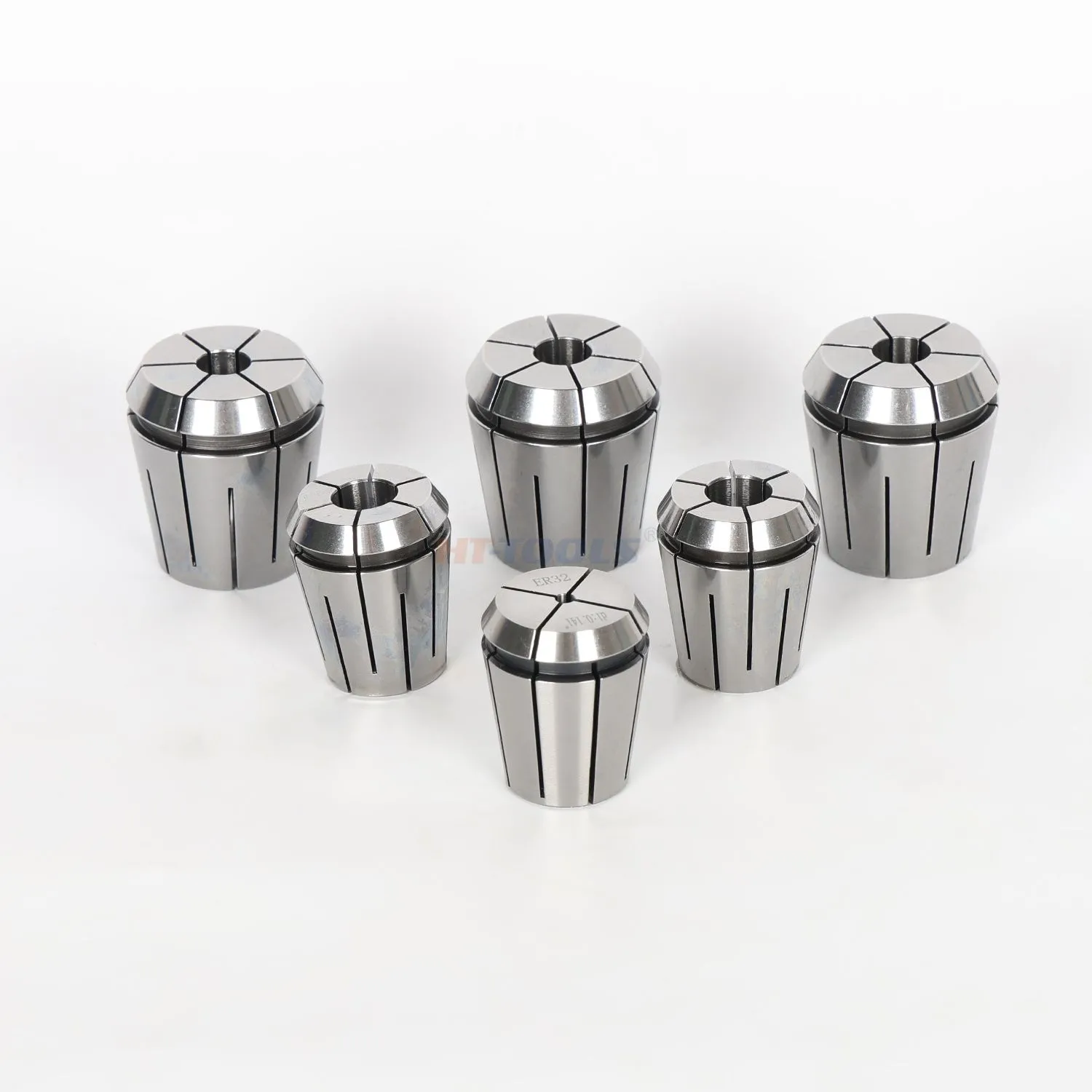

Din6499b er Collets
Produktname: Er Spring Collet
Material: 65 mn
Nutzung: Fräsenbohrung
Genauigkeit: 0,005 mm 0,008 mm 0,015 mm
Standard: Din6499b er Collets Chuck
Klemmbereich: 1-34 mm
Typ: ER8 ER11 ER16 ER20 ER25 ER32 ER40
Farbe: Silbergrau
Service: OEM
Inspektion: 100% Inspektion
Er Collet
1. aus speziellem elastischen Stahlmaterial bestehen
2. Leistungsklemmfähigkeit, genaue Genauigkeit
3. zum Bohr-, Mahlen-, Bohr-, Klopfen-, Schleif- und Gravurbetrieb.
| HT-0001 | Collets der ER -Serie mit Standard DIN6499b | ||||||||
| Modell | D H7 | D | D1 | D2 | L | L1 | L2 | L3 | Zusammenklappbare Kapazität |
| ER8 | ≥ 1,0-5.0 | 8 | 8.45 | 6.5 | 13.5 | 2.98 | 1.5 | 1.2 | 0,5 |
| ER11 | ≥ 1,0-7.0 | 11 | 11.5 | 9.5 | 18.0 | 3.8 | 2.5 | 2.0 | 0,5 |
| ER16 | ≥ 1,0-2,5 | 16 | 17 | 13.8 | 27.5 | 6.26 | 4.0 | 2.7 | 0,5 |
| > 2.5-10.0 | 16 | 17 | 13.8 | 27.5 | 6.26 | 4.0 | 2.7 | 1.0 | |
| ER20 | ≥ 1,0-2,5 | 20 | 21 | 17.4 | 31.5 | 6.36 | 4.8 | 2.8 | 0,5 |
| > 2.5-13.0 | 20 | 21 | 17.4 | 31.5 | 6.36 | 4.8 | 2.8 | 1.0 | |
| ER25 | ≥ 1,0-2,5 | 25 | 26 | 22.0 | 34.0 | 6.66 | 5.0 | 3.1 | 0,5 |
| > 2.5-16.0 | 25 | 26 | 22.0 | 34.0 | 6.66 | 5.0 | 3.1 | 1.0 | |
| ER32 | ≥2,0-2,5 | 32 | 33 | 29.2 | 40.0 | 7.16 | 5.5 | 3.6 | 0,5 |
| > 2.5-20.0 | 32 | 33 | 29.2 | 40.0 | 7.16 | 5.5 | 3.6 | 1.0 | |
| ER40 | ≥3,0-26.0 | 40 | 41 | 36.2 | 46.0 | 7.66 | 7.0 | 4.1 | 1.0 |
| ER50 | ≥ 6,0-10.0 | 50 | 52 | 46.0 | 60.0 | 12.6 | 8.5 | 5.5 | 1.0 |
| > 10.0-34.0 | 50 | 52 | 46.0 | 60.0 | 12.6 | 8.5 | 5.5 | 2.0 | |
Andere Produkte
A set included: 1 colletChuck, 1 Klemmmutter, vollständige Set von Collets und 1 Schraubenschlüssel.
Wird zum Langwenden, Mahlen, Bohren, Klopfen, Schleifen und Gravurbetrieb usw. verwendet.
Es wird für die Schneidwerkzeuge wie Dills, Klopfen und Reibahlen nur für Schneidwerkzeuge verwendet, die der Schaftendurchmesser wie der Lochdurchmesser des Collets gleichzeitig.
Typ: EOC16B EOC20B EOC25B EOC32B EOC40B EOC50B EOC50B EIC50B DER INIT UND BOGING, BOGING, DOCK32B EOC40B EOC50B DER INST UND BOGING, BOGING, DOCK32B EOC40B EOC50B DER INST UND BOGING, BOGING, DOCK32B EOC40B EOCS.Gravurbetrieb usw.
