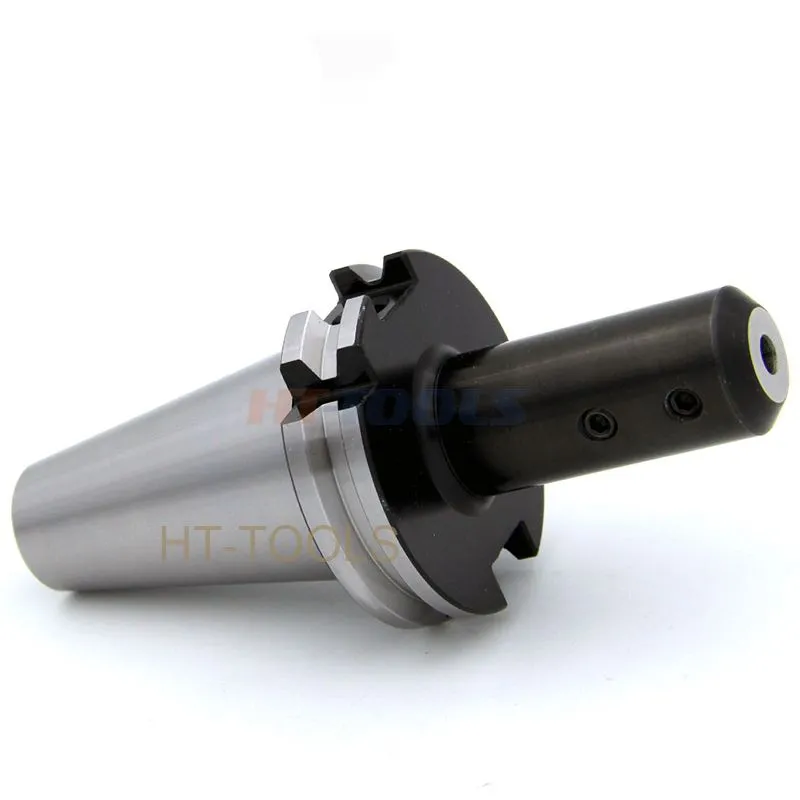

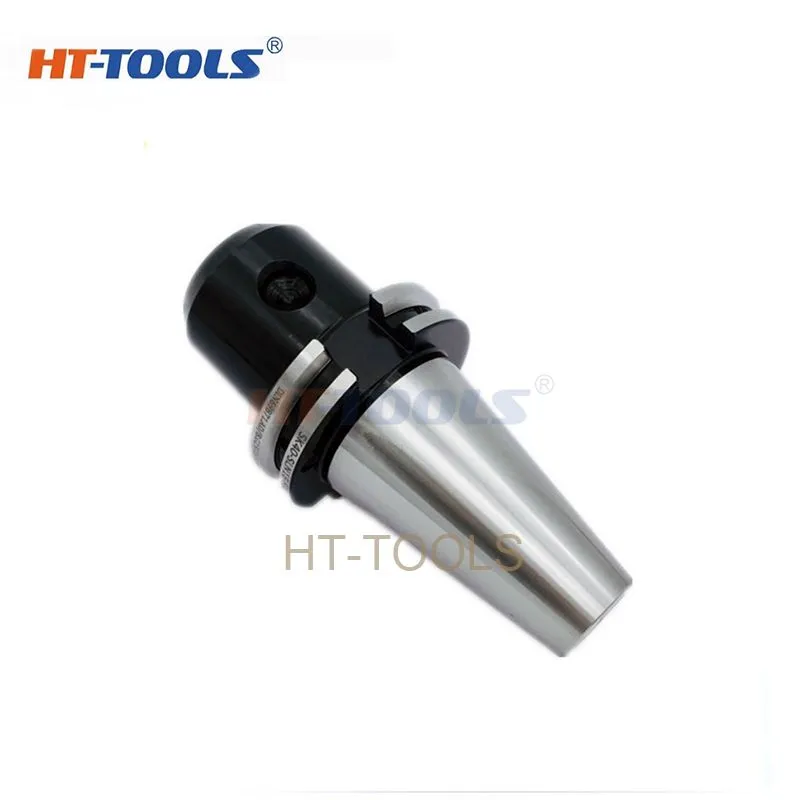

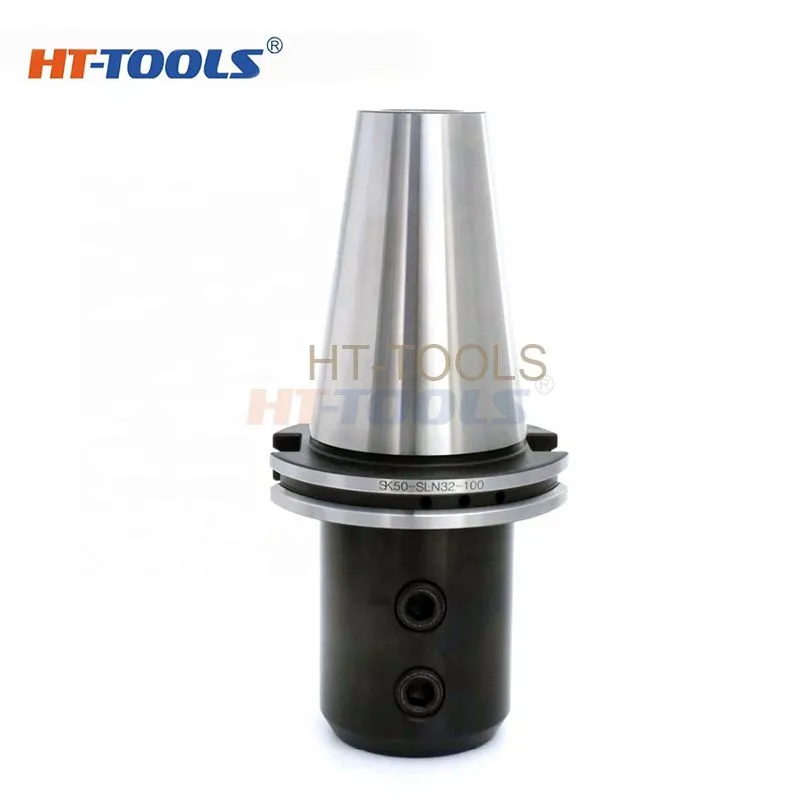

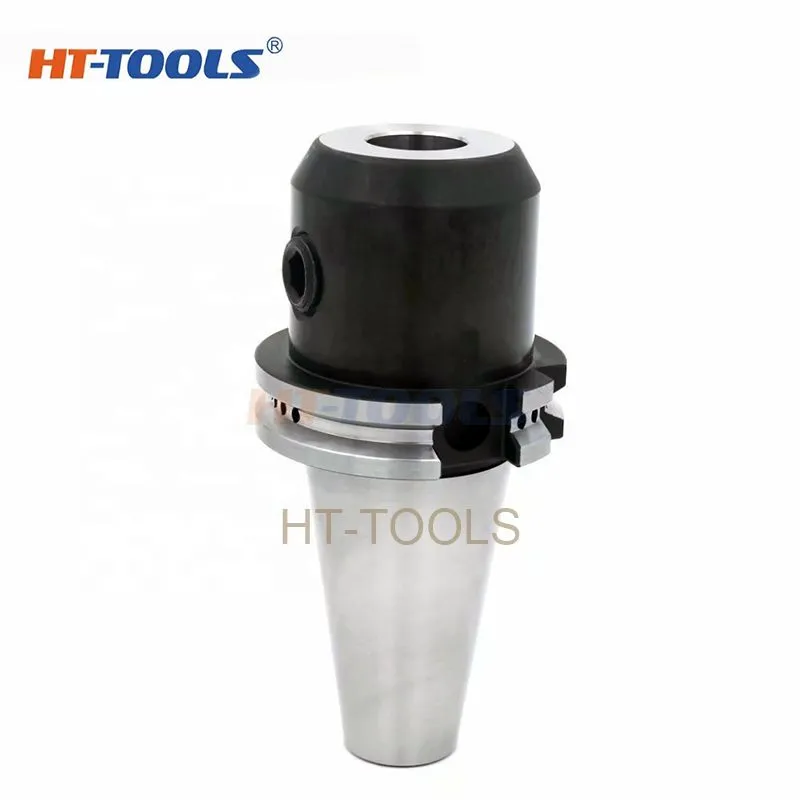

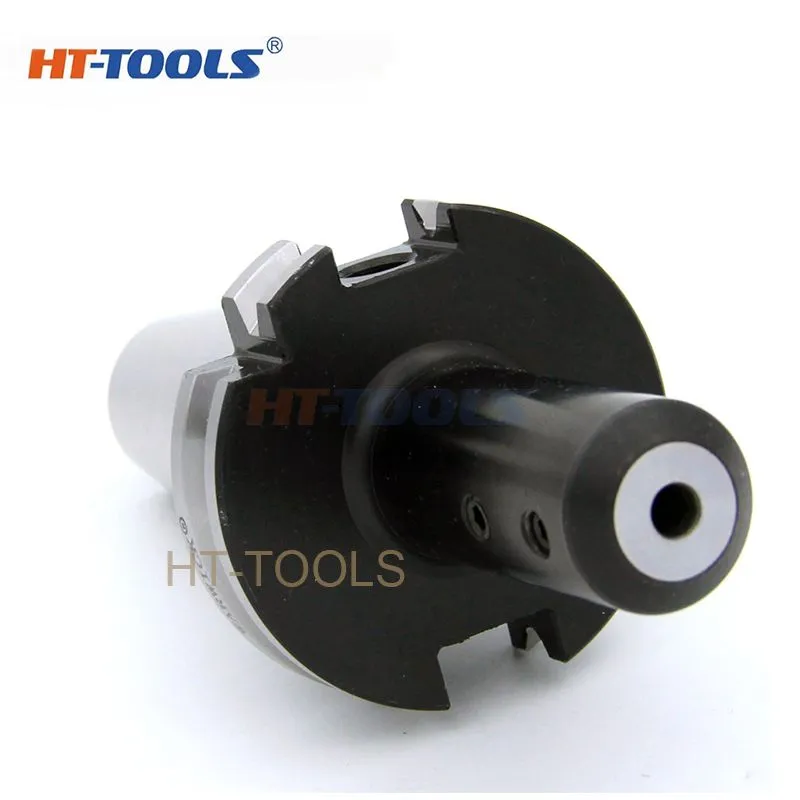

DIN69871 SK-SLN End Mill Adapter

● Material: 20crmo

● Verjüngungstoleranz: ＜ AT3
● Härte: HRC58-62
● Maximal auslaufen （Genauigkeit）: 0,005 mm
● Oberflächenrauheit: ra ＜ 0,005 mm
● BALanze: G2.5 oder G6.3
● COLING AD+B -Typ kann per Anfrage hergestellt werden
● Shank Body Standard: DIN69871

Fragen Sie sich jetzt an

HT-0084		Endmühlenadapter
Bestellung Nr. Din69871.a x d-l1	L	D	D1	L2	L3	WT (kg)
DIN69871.A30 x 6-50	97,8	25	31.75	18		0,58
DIN69871.A30 x 8-50	97,8	28	31.75	18		0,64
DIN69871.A30 x 10-50	97,8	35	31.75	20		0,72
DIN69871.A30 x 12-50	97,8	42	31.75	22.5		0,80
Din69871.A30 x 16-63	110.8	48	31.75	24		0,96
DIN69871.A40 x 6-50	118.4	25	44,45	18		0,92
DIN69871.A40 x 8-50	118.4	28	44,45	18		0,96
DIN69871.A40 x 10-50	118.4	35	44,45	20		2.00
DIN69871.A40 x 12-50	118.4	42	44,45	22.5		1.12
DIN69871.A40 x 14-50	118.4	44	44,45	22.5		1.12
DIN69871.A40 x 16-63	131.4	48	44,45	24		1.20
Din69871.A40 x 18-63	131.4	50	44,45	24		1.20
Din69871.A40 x 20-63	131.4	52	44,45	25		1.32
DIN69871.A40 x 25-100	168.4	65	44,45	24	25	2.04
DIN69871.A40 x 32-100	168.4	72	44,45	24	28	2.24
DIN69871.A40 x 40-120	188.4	90	44,45	30	32	2.40
DIN69871.A50 x 6-63	164.75	25	69,85	18		3.30
DIN69871.A50 x 8-63	164.75	28	69,85	18		3.40
DIN69871.A50 x 10-63	164.75	35	69,85	20		3.42
DIN69871.A50 x 12-63	164.75	42	69,85	22.5		3.42
DIN69871.A50 x 14-63	164.75	44	69,85	22.5		3.44
DIN69871.A50 x 16-63	164.75	48	69,85	24		3.46
Din69871.A50 x 18-63	164.75	50	69,85	24		3.48
DIN69871.A50 x 20-63	164.75	52	69,85	25		4.24
DIN69871.A50 x 25-80	181.75	65	69,85	24	25	4.40
DIN69871.A50 x 32-100	201.75	72	69,85	24	28	4.52
DIN69871.A50 x 40-120	221.75	90	69,85	30	32	4.72
