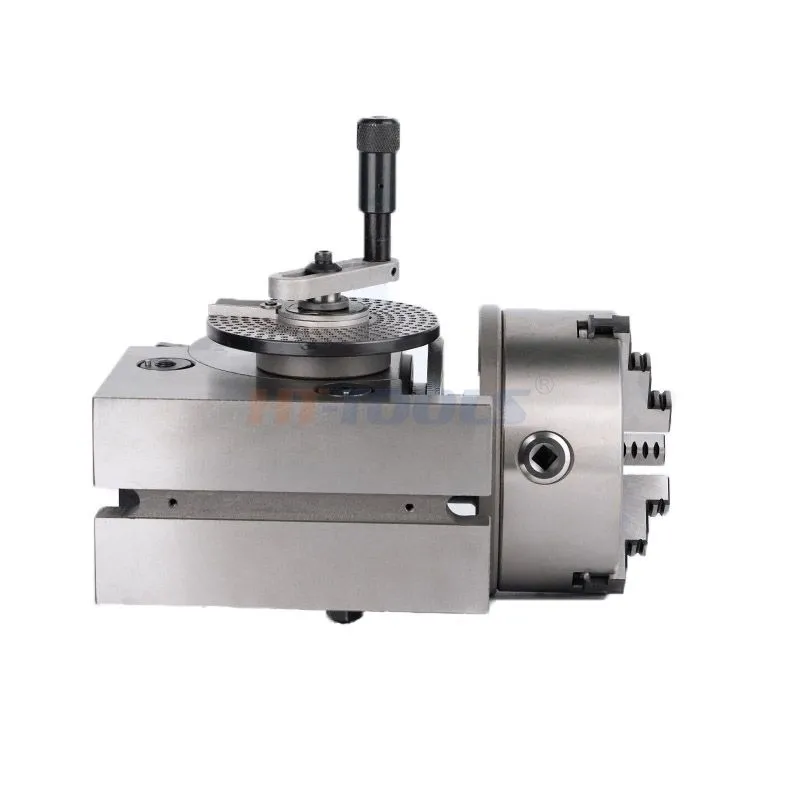

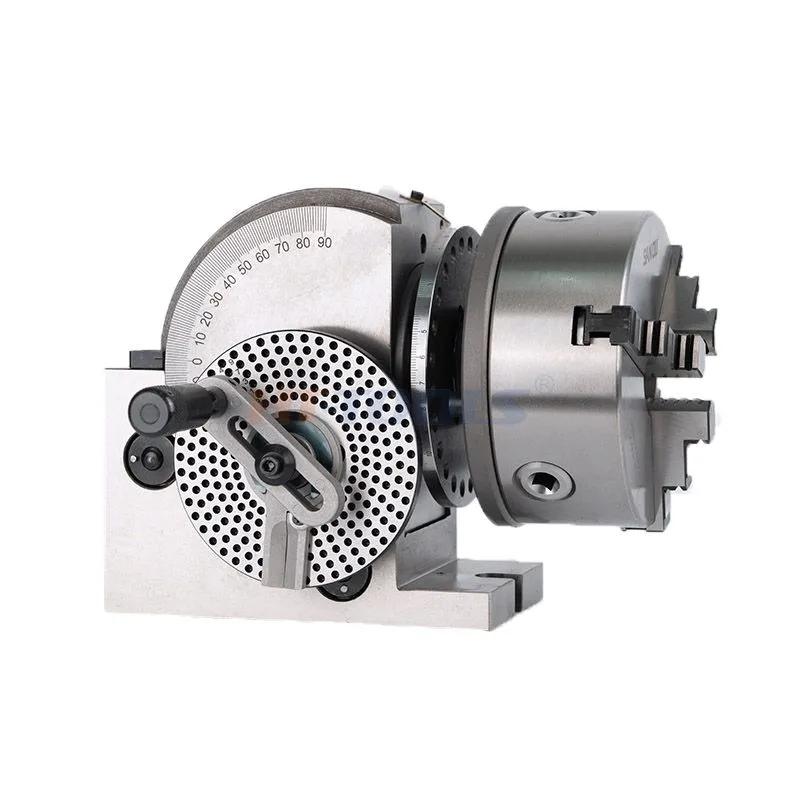

BS-Serie halbuniversaler Trennkopf

Merkmale:

Semi-universaler Trennkopf ist ein einfaches Indexzentrum und kann für direkte und indirekte Verwendung verwendet werden

Dividing.Complete der Ausrüstung, das Gesicht, die Flöteverarbeitung und kein Zubehör, aber die gesamte Canstruction ist der Nachsame, da die 24 Schnellgrößen-Löcher im Index von 2.3.46,8,12,24 abgeschlossen werden können.

Nächstes Produkt Fragen Sie sich jetzt an

Modell	A	B	H	H	A	B	G	Verjüngung der Mitte	Durchmesser der Spindel Loch	N.W. (kg
BS-0	193	140	173	100	166	90	16	MT2	18	22
BS-0	7.59	5.51	6.81	3.93	6.53	3.54	0.63	B & S Nr. 7	18	22
BS-1	242	180	220	128	206	113	16	MT3	20	35.8
BS-1	9.52	6.61	8.66	5.04	8.11	4.45	0.63	B & S Nr. 9	20	35.8

Standardzubehör

Dividing Plate A.B.C.

Anzahl der Löcher Trennplatte

(Wurmgetriebeverhältnis 1:40)

Optionales Zubehör

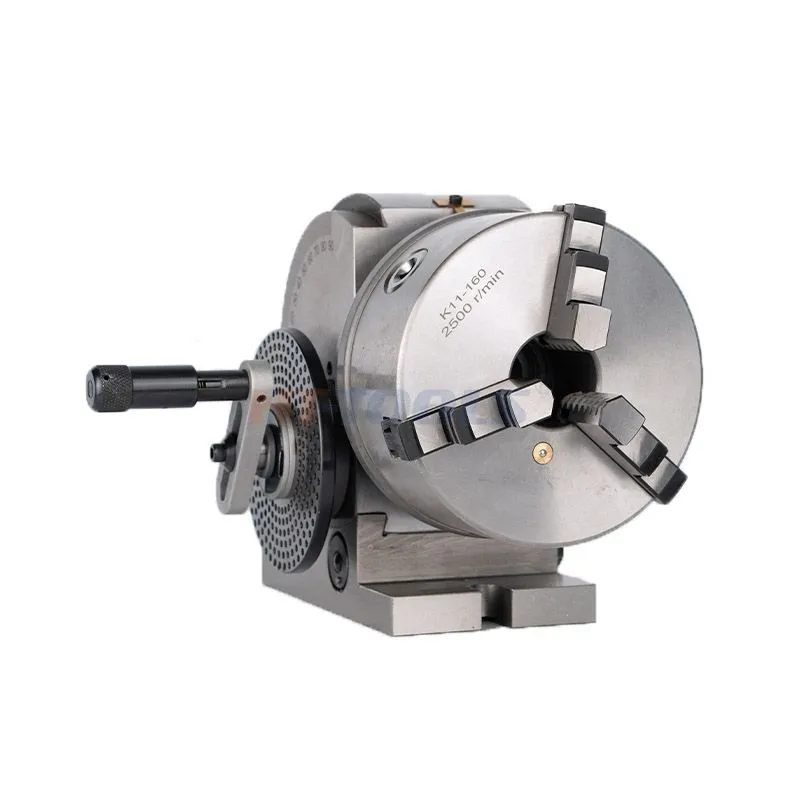

3-Jaw Chuck

4 "OR5" 3-Jaw Chuck für BS-0

5 "OR6" OR8*3-JAW Chuck für BS-1

6 "OR8" 3-Jaw Chuck für BS-2

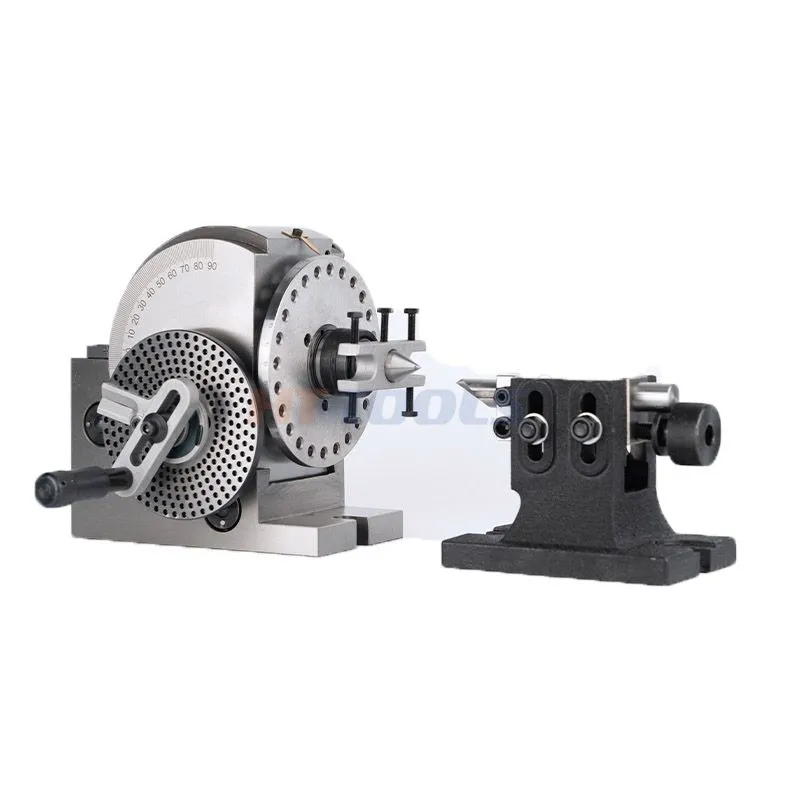

Semi-UnverSal Index Center B & S Typ Nr. 0, Nr. 1 (Kopfbestand)

Anzahl der Loch	Platea	15	16	17	18	19	20
	Plattenb	21	23	27	29	31	33
	Plattk	37	39	41	43	47	49

Modell	A1	B1	H1	H	A1	B1	91	N.W. (kg)	MUEASURATION M3

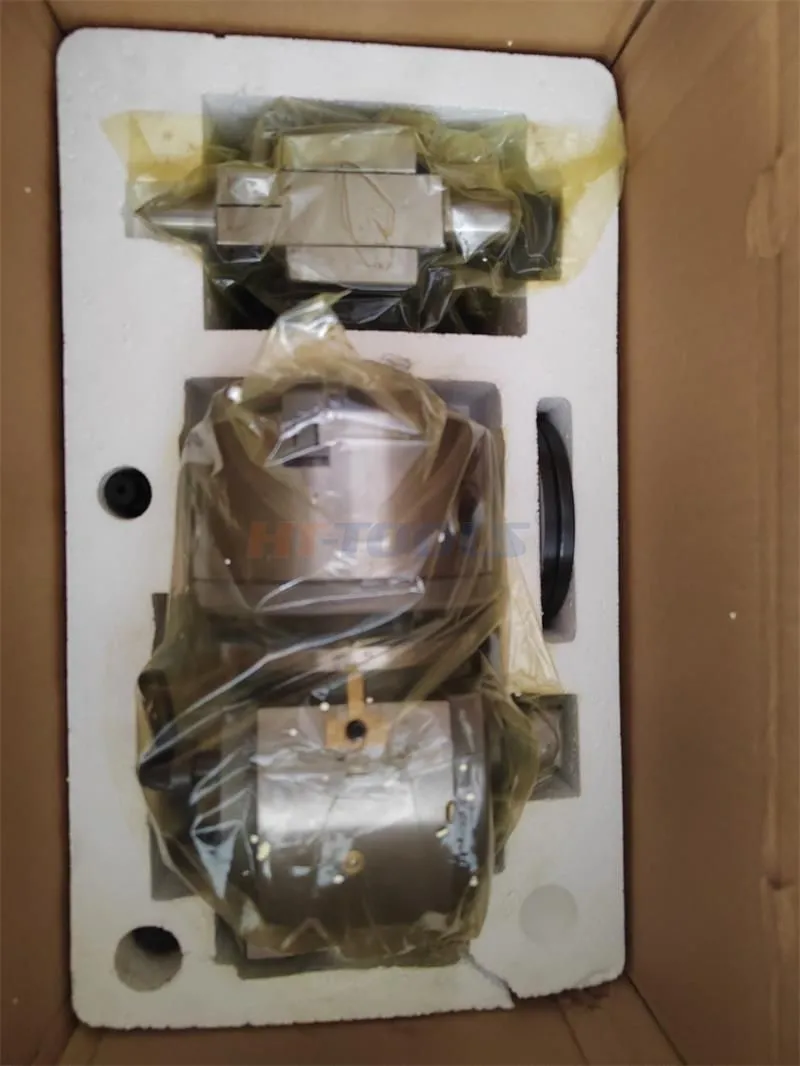

BS-0	180	78	107	100	130	92	16	Mit dem teilenden Kopf gepackt
BS-0	6.89	3.42	4.21	3.93	3.93	3.62	0.63	Mit dem teilenden Kopf gepackt
BS-1	183	87	128	128	175	124	16	Mit dem teilenden Kopf gepackt
BS-1	7.20	3.42	5.39	5.04	5.04	4.33	0.63	Mit dem teilenden Kopf gepackt
