J41 Tippen Sie mit Chuck

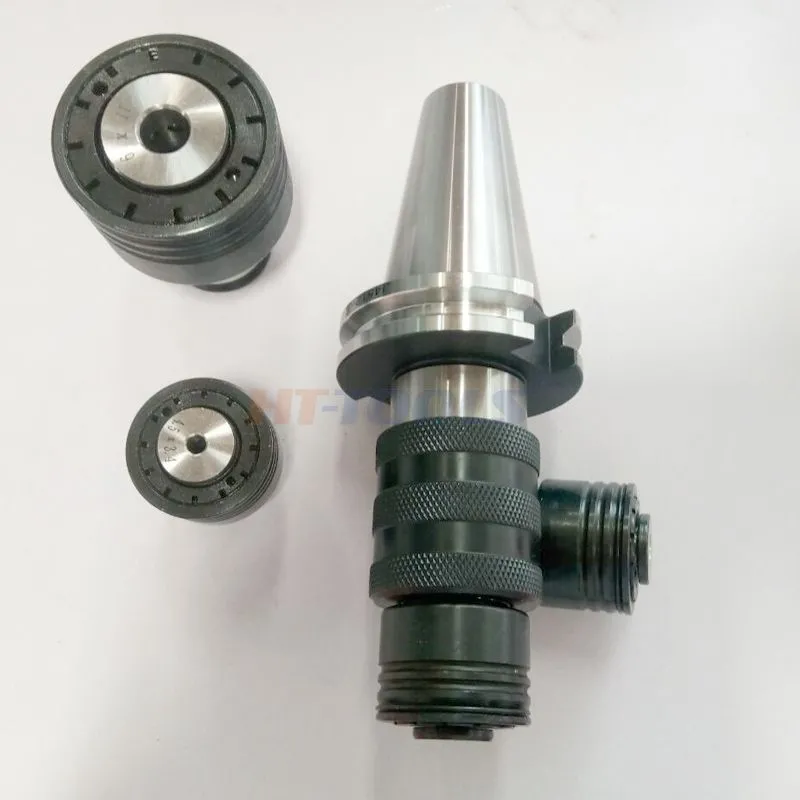

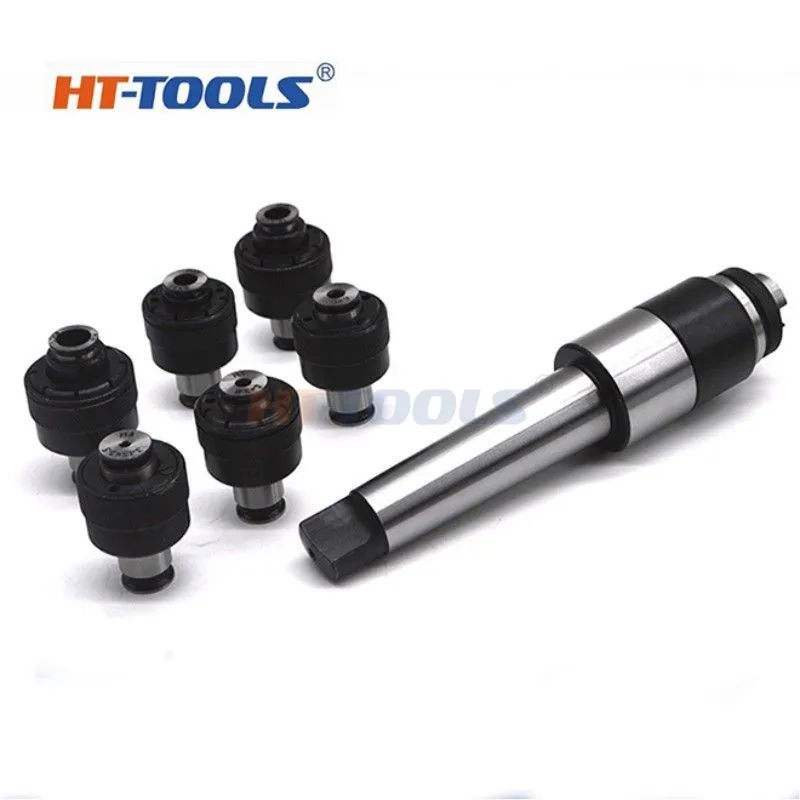

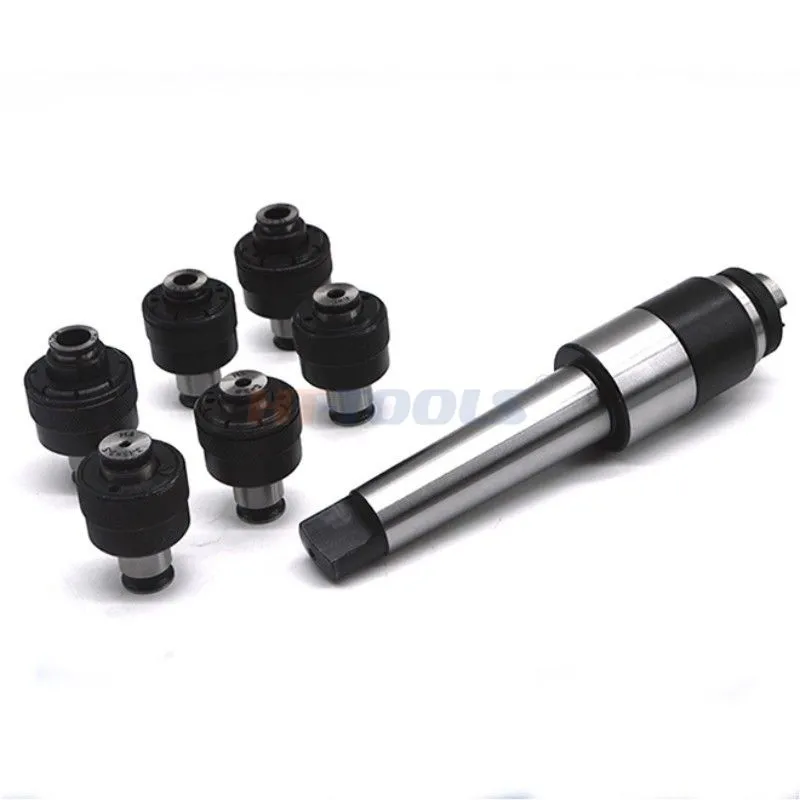

Dieses Gerät besteht aus einem Tap Chuck und TAP Collets. Das Chuck verfügt über ein Kompensationsgerät für Thread Pich. Collet Chuck verfügt über ein Überlastungs -Drehmomentschutzgerät, das das Aufbrechen des Taps vermeidet. Um die Diteren -Freisetzungsdrehmomente für einen unterschiedlichen Durchmesser zu erhalten, stellen Sie einfach die Muttern ein. Dieses Gerät ist am besten anwendbar, um die Arbeit auf Bohrer, Drehmaschine, Bohrmaschine, Fräsmaschine und CNC -Maschinenmitte usw. zu tippen.

Nächstes Produkt Fragen Sie sich jetzt an

J41 tippen Chuck

Bestellung Nr.	Schaftverjüngung	D	D1	D	L1	L	Klopfbereich	Drehmoment NM	WT (kg)
J4112-MS2	MS2	46	17.780	19	75	171.5	M3-M12	25	1.08
J4112-MS3	MS3		23.825		94	191			1.28
J4112-ms4	MS4		31.267		117,5	216			3.00
J4116-R8	R8		31.750		101.6	193.6	M3-M16	46.3	1.71
J4116-MS2	MS2		17.780		75	171.5			1.08
J4116-MS3	MS3		23.825		94	191			1.61
J4116-MS4	MS4		31.267		117,5	216			3.00
J4124-MS3	MS3	30	23.825	30	94	227	M12-M24	150	3.20
J4124-MS4	MS4		31.267		117,5	252			3.60
J4124-MS5	MS5		44.399		149,5	284			4.50

12 Klopfbereich	M3	M4	M5	M6	M8	M10	M12
67 Typ D1 X A (mm)	4 x 3	4 x 3	5 x 3,8	6 x 5	6 x 5	8 x 6,3	9 x 7,1
83 Typ D1 X A (mm)	2,24 x 1,8	3,15 x 2,5	4 x 3,15	4,5 x 3,55	6,3 x 5	8 x 6,3	9 x 7,1

24 Klopfbereich	M12	M14	M16	M18	M20	M22	M24
67 Typ D1 X A (mm)	9 x 7,1	10,5 x 8	12,5 x 10	14 x 11	16 x 12	18 x 14,5	20 x 16
83 Typ D1 X A (mm)	9 x 7,1	11,2 x 9	12,5 x 10	14 x 11,2	14 x 11,2	16 x 12,5	18 x 14
